Come fornitore di flange di tipo speciale, garantire la qualità dei nostri prodotti è della massima importanza. In questo blog, condividerò alcuni metodi e considerazioni chiave su come testare la qualità di una flangia di tipo speciale.
Ispezione visiva
Il primo passo per testare una flangia di tipo speciale è un'ispezione visiva approfondita. Ciò comporta il controllo della finitura superficiale della flangia. Una flangia di qualità alta dovrebbe avere una superficie liscia senza crepe, graffi o fosse visibili. Le crepe possono indebolire significativamente la flangia e possono portare a un fallimento sotto pressione. I graffi e le fosse possono fungere da concentratori di stress, che possono anche ridurre la forza generale della flangia.
Ispezionare i bordi della flangia. Dovrebbero essere dritti e liberi da Burrs. I BURR possono causare problemi durante l'installazione e possono anche influire sulle prestazioni di tenuta della flangia. Controlla anche i fori del bullone. I fori dovrebbero essere uniformemente distanziati e avere il diametro corretto. Qualsiasi deviazione nella dimensione o spaziatura del foro del bullone può rendere difficile l'installazione corretta della flangia e può compromettere la connessione.
Precisione dimensionale
L'accuratezza dimensionale è cruciale per le flange di tipo speciale. Utilizzare strumenti di misurazione di precisione come pinze, micrometri e calibri per misurare le dimensioni chiave della flangia. Misurare il diametro esterno, il diametro interno, lo spessore e il diametro del cerchio del tono dei fori del bullone. Queste dimensioni dovrebbero rispettare gli standard del settore pertinenti o i requisiti specifici del cliente.
Ad esempio, se la flangia è progettata per essere utilizzata in uno specifico sistema di tubazioni, il diametro interno deve corrispondere al diametro esterno del tubo a cui verrà collegato. Qualsiasi deviazione significativa nelle dimensioni può portare a perdite o raccordo improprio. Calibrare regolarmente gli strumenti di misurazione per garantire misurazioni accurate.
Analisi del materiale
Il materiale della flangia di tipo speciale ha un impatto diretto sulla sua qualità e prestazioni. Esistono diversi metodi per analizzare il materiale della flangia. Un metodo comune è l'analisi chimica. Questo può essere fatto usando tecniche come la spettroscopia. L'analisi chimica aiuta a determinare la composizione esatta del materiale, compresa la percentuale di vari elementi come carbonio, manganese, silicio e altri.
Ad esempio, nel caso di flange d'acciaio al carbonio, il contenuto di carbonio può influire sulla resistenza e sulla durezza della flangia. Se il contenuto di carbonio è troppo alto, la flangia può essere fragile, mentre un basso contenuto di carbonio può provocare una resistenza insufficiente.
Un altro aspetto importante è la microstruttura del materiale. L'analisi metallografica può essere utilizzata per esaminare la microstruttura del materiale della flangia. Questa analisi può rivelare eventuali difetti come porosità, inclusioni o struttura a grano improprio. Una microstruttura adeguata è essenziale per le proprietà meccaniche della flangia.
Test di pressione
Il test di pressione è un passo fondamentale nel testare la qualità di una flangia di tipo speciale. Esistono due tipi principali di test di pressione: test idrostatici e test pneumatici.
Il test idrostatico prevede il riempimento del sistema collegato alla flangia con un liquido, di solito acqua e quindi l'applicazione della pressione sul sistema. La pressione viene generalmente mantenuta per un certo periodo di tempo e qualsiasi perdita o deformazione della flangia viene attentamente monitorata. I test idrostatici sono preferiti in molti casi perché l'acqua è incomprimibile, il che consente un rilevamento più accurato delle perdite.
I test pneumatici, d'altra parte, utilizzano un gas, di solito aria, per applicare pressione sul sistema. Questo tipo di test è più sensibile alle piccole perdite ma anche più pericoloso a causa della compressibilità del gas. Se viene utilizzato un test pneumatico, è necessario prendere rigide precauzioni di sicurezza.
Durante il test di pressione, la pressione dovrebbe essere gradualmente aumentata alla pressione di test specificata e quindi mantenuta per un tempo sufficiente per garantire l'integrità della flangia. Qualsiasi perdita visibile, deformazione o rumore anormale durante il test indica un problema con la flangia.
Test non distruttivi (NDT)
I metodi di test non distruttivi vengono utilizzati per rilevare difetti interni nella flangia di tipo speciale senza danneggiare la flangia. Alcuni metodi NDT comuni includono test ad ultrasuoni, test di particelle magnetiche e test radiografici.
Il test ad ultrasuoni utilizza onde sonore ad alta frequenza per rilevare difetti interni come crepe o vuoti nella flangia. Le onde sonore vengono trasmesse nella flangia e vengono rilevati e analizzati eventuali riflessi da difetti interni. Questo metodo è molto efficace nel rilevare difetti del sottosuolo.
Il test delle particelle magnetiche è adatto per materiali ferromagnetici. Viene applicato un campo magnetico alla flangia e le particelle magnetiche vengono quindi spruzzate sulla superficie. Se ci sono difetti di superficie o di superficie vicini, le particelle magnetiche si accumuleranno nei siti di difetti, rendendole visibili.
Il test radiografico utilizza raggi X - raggi gamma per creare un'immagine della struttura interna della flangia. Questo metodo può rilevare difetti interni come porosità, inclusioni e fessure. Tuttavia, richiede attrezzature speciali e rigide misure di sicurezza dovute alle radiazioni coinvolte.
Test delle prestazioni
Oltre ai test di cui sopra, è possibile eseguire anche test delle prestazioni per valutare le prestazioni complessive della flangia di tipo speciale. Ciò può includere il test delle prestazioni di tenuta della flangia in diverse condizioni operative. Ad esempio, la flangia può essere testata per la sua capacità di prevenire perdite ad alte temperature e pressioni.
Un altro aspetto del test delle prestazioni è il test di fatica. Le flange in alcune applicazioni possono essere sottoposte a carico ciclico, ad esempio in condotte con portate fluttuanti. I test di fatica possono simulare queste condizioni di carico ciclico per determinare la durata della fatica della flangia.
Controllo di qualità di flange di tipo speciale
Come fornitore, implementiamo un sistema di controllo di qualità completo durante tutto il processo di produzione di flange di tipo speciale. Dalla selezione delle materie prime all'ispezione finale dei prodotti finiti, ogni fase viene attentamente monitorata.
Offriamo le nostre materie prime da fornitori affidabili e conduciamo ispezioni in arrivo per garantire la qualità dei materiali. Durante il processo di produzione, seguiamo rigorose procedure di produzione e standard di controllo della qualità. Ogni flangia viene ispezionata in più fasi per rilevare e correggere presto eventuali problemi.
Manteniamo anche registri dettagliati dei processi di produzione e test. Questi record possono essere utilizzati per tracciare la storia di ciascuna flangia e fornire prove della sua qualità.
Conclusione
Il test della qualità di una flangia di tipo speciale è un processo a più fasi che prevede l'ispezione visiva, la misurazione dell'accuratezza dimensionale, l'analisi del materiale, i test di pressione, i test non distruttivi e il test delle prestazioni. Implementando questi metodi di test, possiamo garantire che le nostre flange soddisfino i più alti standard di qualità e forniscano prestazioni affidabili in varie applicazioni.

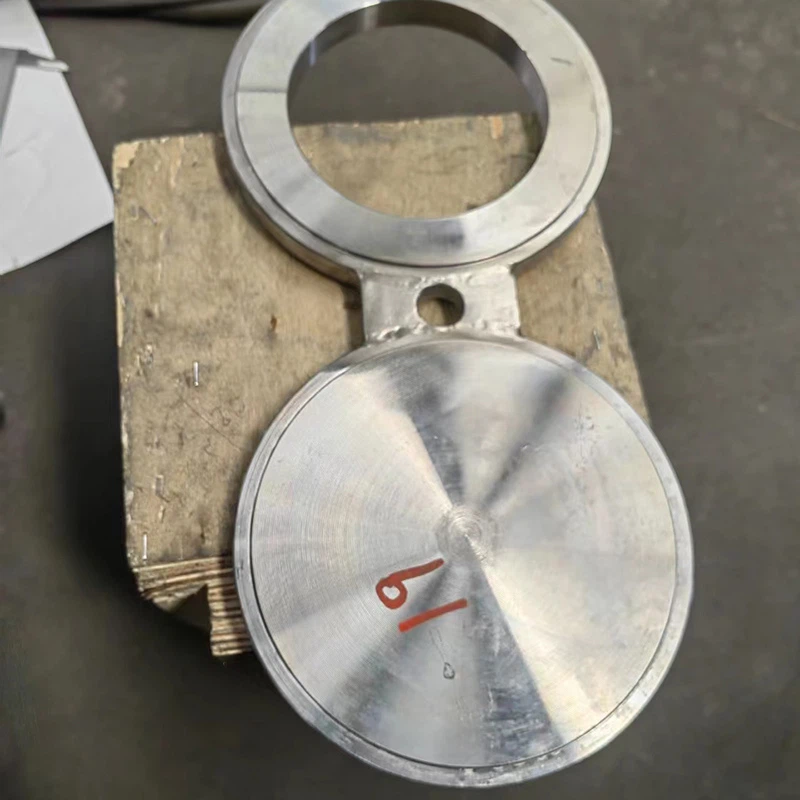

Se sei interessato alle nostre flange di tipo speciale, comePaddle Blind,Spettacolo in acciaio al carbonio, OFlangia della presa in acciaio al carbonio, Non esitate a contattarci per ulteriori informazioni e per discutere le tue esigenze di approvvigionamento. Ci impegniamo a fornire prodotti di alta qualità e un eccellente servizio clienti.
Riferimenti
- ASME B16.5 - Flange a tubo e raccordi flangiati
- API 6A - Specifica per la testa e l'attrezzatura dell'albero di Natale
- ISO 7005 - Flange metalliche per le tubazioni
- ASTM A105/A105M - Specifiche standard per i forgiamenti in acciaio al carbonio per le applicazioni di tubazioni
