Come fornitore di fiducia di slittamento in acciaio al carbonio sulle flange, garantire il corretto allineamento di questi componenti cruciali non è solo una necessità tecnica, ma anche un impegno a fornire prodotti di alta qualità ai nostri clienti. In questo blog, condividerò una conoscenza di profondità su come verificare l'allineamento di uno slittamento in acciaio al carbonio sulla flangia.
Comprensione dello slittamento in acciaio al carbonio sulle flange

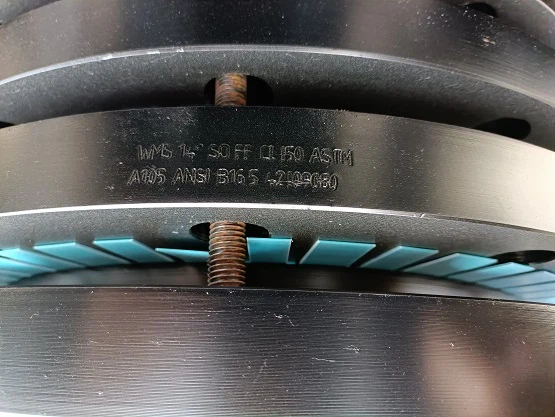

Prima di approfondire il processo di controllo dell'allineamento, è essenziale capire cosaSlip in acciaio al carbonio sulla flangiaÈ. Uno slittamento in acciaio al carbonio sulla flangia è un tipo di flangia che scorre sul tubo e viene quindi saldato in posizione. È comunemente usato in vari settori a causa della sua facilità di installazione e costo - efficacia. La flangia è realizzata in acciaio al carbonio, che fornisce una buona resistenza e durata, rendendolo adatto per una vasta gamma di applicazioni, da bassa pressione a sistemi di pressione moderatamente alta.
Strumenti richiesti per il controllo dell'allineamento
Per controllare accuratamente l'allineamento di uno slittamento in acciaio al carbonio sulla flangia, sono necessari diversi strumenti. Questi includono:
- Rettanchi: Un'affrettatura è uno strumento semplice ma efficace per controllare la rettilinea del viso della flangia. Può aiutare a rilevare eventuali deviazioni visibili da una superficie piana.
- Calibro di errore: Un indicatore di sensazione viene utilizzato per misurare il divario tra due superfici. Nel caso dell'allineamento della flangia, può essere utilizzato per misurare il divario tra i volti della flangia, il che indica il grado di disallineamento.
- Indicatore del quadrante: Un indicatore di quadrante è uno strumento di misurazione di precisione che può fornire letture accurate di piccoli spostamenti. È particolarmente utile per rilevare disallineamenti angolari e paralleli.
- Strumento di allineamento laser: Per controlli di allineamento più avanzati e precisi, è possibile utilizzare uno strumento di allineamento laser. Questo strumento proietta un raggio laser che può essere utilizzato per misurare l'allineamento della flangia in più piani.
Ispezione visiva
Il primo passo per controllare l'allineamento di uno slittamento in acciaio al carbonio sulla flangia è un'ispezione visiva. Ciò comporta l'esame della flangia e dei tubi collegati per eventuali evidenti segni di disallineamento, come lacune visibili, superfici irregolari o tubi piegati.
- Ispezione del viso in flangia: Controllare la faccia della flangia per eventuali graffi, ammaccature o altre imperfezioni della superficie. Questi possono influire sulle prestazioni di tenuta della flangia e possono anche indicare il disallineamento.
- Allineamento del tubo: Guarda i tubi collegati alla flangia. Assicurarsi che siano dritti e adeguatamente allineati tra loro. Qualsiasi curva o piegatura nei tubi può causare disallineamento della flangia.
Usando una retta
Dopo l'ispezione visiva, può essere utilizzata una rettifica per controllare la planarità della faccia della flangia. Posizionare la retta attraverso il viso della flangia e cercare eventuali spazi tra le strozzature e la flangia. Se ci sono lacune, indica che la faccia della flangia non è piatta, il che può portare a perdite e altri problemi.
- Controlla più direzioni: Posizionare la sella in diverse direzioni attraverso la faccia della flangia per garantire che l'intera superficie sia controllata. Questo aiuta a rilevare eventuali deviazioni locali nella planarità.
- Misura il divario: Se viene rilevato uno spazio, utilizzare un indicatore del sentimento per misurare le dimensioni dello spazio. Questa misurazione può essere utilizzata per determinare la gravità del disallineamento.
Misurare il divario con un calibro di sensazione
Una volta che la planarità della faccia della flangia è stata controllata, il passo successivo è misurare il divario tra le due facce della flangia. Questo può essere fatto usando un indicatore del sentimento.
- Inserisci il calibro del sentimento: Inserire il calibro del sentimento nello spazio tra le facce della flangia in diversi punti attorno alla circonferenza della flangia.
- Prendi più letture: Prendi letture in diversi punti per ottenere un'immagine accurata della dimensione del gap. Confronta le letture con la tolleranza del gap raccomandata per l'applicazione specifica.
Usando un indicatore di quadrante
Un indicatore di quadrante può essere usato per misurare i disallineamenti angolari e paralleli della flangia.
- Montare l'indicatore del quadrante: Montare l'indicatore di quadrante su una superficie stabile vicino alla flangia. Assicurarsi che la punta dell'indicatore sia in contatto con la faccia della flangia.
- Ruotare la flangia: Ruotare lentamente la flangia osservando l'indicatore del quadrante. Eventuali modifiche alla lettura dell'indicatore indicano il disallineamento.
- Misurare il disallineamento angolare: Per misurare il disallineamento angolare, prendi letture in diversi punti attorno alla circonferenza della flangia. Calcola la differenza nelle letture per determinare la deviazione angolare.
- Misura il disallineamento parallelo: Per misurare il disallineamento parallelo, confronta le letture in punti opposti sulla faccia della flangia. Una differenza significativa nelle letture indica il disallineamento parallelo.
Controllo di allineamento avanzato con uno strumento di allineamento laser
Per controlli di allineamento più precisi, è possibile utilizzare uno strumento di allineamento laser. Questo strumento fornisce misurazioni altamente accurate e può rilevare disallineamenti in più piani.
- Imposta lo strumento di allineamento laser: Segui le istruzioni del produttore per impostare lo strumento di allineamento laser. Assicurarsi che lo strumento sia correttamente calibrato e posizionato.
- Project the Laser Beam: Proiettare il raggio laser sulla faccia della flangia. Lo strumento fornirà misurazioni del tempo reale dell'allineamento.
- Regola la flangia: In base alle misurazioni fornite dallo strumento di allineamento laser, apporta le regolazioni necessarie alla flangia per correggere il disallineamento.
Cause comuni del disallineamento della flangia
Comprendere le cause comuni del disallineamento della flangia può aiutare a prevenire i problemi di allineamento in futuro. Alcune delle cause comuni includono:
- Installazione impropria: Le procedure di installazione errate, come un serraggio improprio di bulloni o un posizionamento errato della flangia, possono portare al disallineamento.
- Movimento del tubo: Espansione termica o contrazione dei tubi, nonché vibrazioni o forze esterne, possono causare il muoversi dei tubi e provocare disallineamento della flangia.
- Difetti di produzione: Difetti nel processo di produzione, come facce della flangia irregolare o dimensioni errate, possono anche causare disallineamenti.
Importanza di un corretto allineamento della flangia
Un corretto allineamento della flangia è cruciale per il funzionamento sicuro ed efficiente dei sistemi di tubazioni. Alcuni dei vantaggi dell'attuale allineamento della flangia includono:
- Prevenzione delle perdite: Fiange adeguatamente allineate assicurano una tenuta stretta, che aiuta a prevenire la perdita di fluidi o gas dal sistema di tubazioni.
- Stress ridotto: L'allineamento corretto riduce la sollecitazione sulla flangia e sui tubi collegati, che possono estendere la durata della durata dei componenti.
- Prestazioni migliorate: Bene, le flange allineate contribuiscono alle prestazioni complessive del sistema di tubazioni, garantendo un flusso regolare di fluidi o gas.
Altri prodotti della flangia correlati

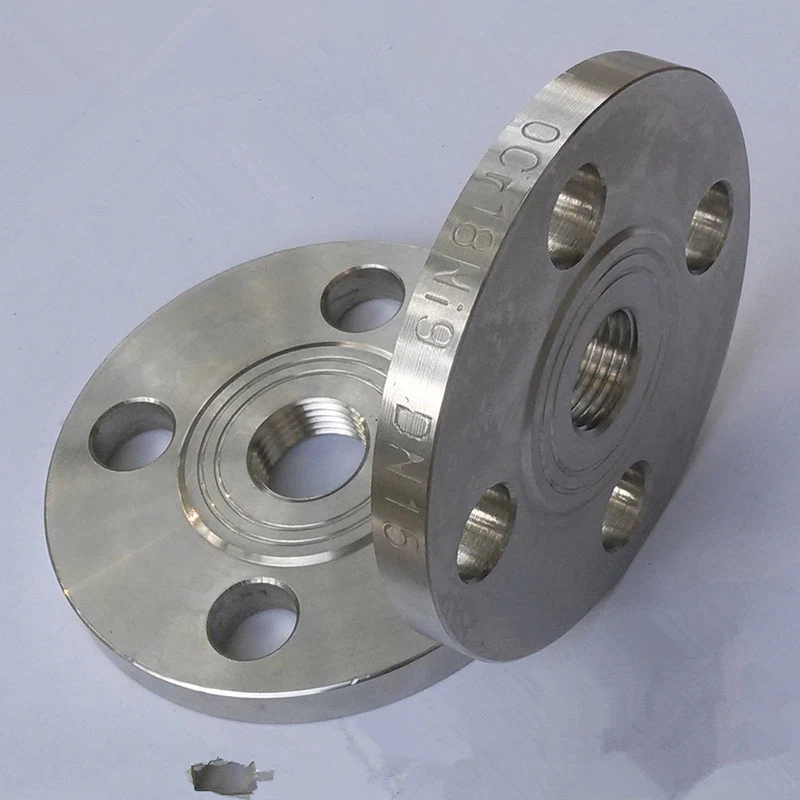

InoltreSlip di acciaio al carbonio sulle flange, offriamo anche altri tipi di flange, comeFlange filettate in acciaio al carbonioEDistanziatori di paddle. Questi prodotti possono essere utilizzati in combinazione con slittamento in acciaio al carbonio su flange per soddisfare diversi requisiti di applicazione.
Conclusione
Controllare l'allineamento di uno slittamento in acciaio al carbonio sulla flangia è un processo critico che richiede l'uso di strumenti e tecniche appropriate. Seguendo i passaggi delineati in questo blog, è possibile assicurarsi che le flange siano adeguatamente allineate, il che aiuterà a prevenire le perdite, ridurre lo stress e migliorare le prestazioni complessive del sistema di tubazioni.
Se sei sul mercato per le flange in acciaio al carbonio di alta qualità su flange o altri prodotti correlati, ti invitiamo a contattarci per una discussione dettagliata. Il nostro team di esperti è pronto ad aiutarti a trovare le soluzioni giuste per le tue esigenze specifiche.
